การปรับความไวในการปรับแต่งของออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้าถือเป็นงานสำคัญในด้านการออกแบบทางอิเล็กทรอนิกส์ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการควบคุมความถี่ที่แม่นยำ ในฐานะซัพพลายเออร์ออสซิลเลเตอร์ CMOS ที่มีชื่อเสียง เราเข้าใจถึงความสำคัญของการปรับเปลี่ยนนี้ และพร้อมที่จะแบ่งปันข้อมูลเชิงลึกและความเชี่ยวชาญของเรากับคุณ
การทำความเข้าใจเกี่ยวกับแรงดันไฟฟ้า - ออสซิลเลเตอร์ CMOS ที่ควบคุม
ก่อนที่จะเจาะลึกถึงวิธีการปรับความไวในการปรับแต่ง จำเป็นอย่างยิ่งที่จะต้องมีความเข้าใจที่ชัดเจนว่าออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้าคืออะไร ออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้า (VCO) เป็นออสซิลเลเตอร์ประเภทหนึ่งที่ความถี่เอาท์พุตสามารถเปลี่ยนแปลงได้ตามแรงดันไฟฟ้าขาเข้า มีการใช้กันอย่างแพร่หลายในระบบการสื่อสาร เช่น Phase-Locking Loops (PLLs) เครื่องสังเคราะห์ความถี่ และเครื่องรับส่งสัญญาณไร้สาย ซึ่งความสามารถในการปรับความถี่ on-the-fly มีความสำคัญสูงสุด
โครงสร้างพื้นฐานของ VCO ในเทคโนโลยี CMOS โดยทั่วไปจะประกอบด้วยคู่อินเวอร์เตอร์แบบครอสคัปเปิล ซึ่งให้การป้อนกลับเชิงบวกที่จำเป็นสำหรับการออสซิลเลชัน และวาแรคเตอร์หรือกลุ่มตัวเก็บประจุที่สามารถควบคุมได้โดยแรงดันไฟฟ้าอินพุตเพื่อเปลี่ยนความถี่การออสซิลเลชัน ความไวในการปรับค่า ซึ่งมักแสดงเป็น KVCO ถูกกำหนดให้เป็นการเปลี่ยนแปลงในความถี่เอาต์พุตต่อการเปลี่ยนแปลงหน่วยในแรงดันไฟฟ้าควบคุมอินพุต ($\Delta f/\Delta V$)
ปัจจัยที่ส่งผลต่อความไวในการปรับแต่ง
มีหลายปัจจัยที่สามารถส่งผลต่อความไวในการปรับแต่งของออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้า การทำความเข้าใจปัจจัยเหล่านี้เป็นขั้นตอนแรกในการปรับความไวในการปรับให้ตรงตามข้อกำหนดการใช้งานเฉพาะ
ลักษณะของวาแรกเตอร์
วาแรคเตอร์เป็นตัวเก็บประจุแบบแปรผันซึ่งความจุสามารถเปลี่ยนแปลงได้โดยแรงดันไฟฟ้าที่ใช้ คุณลักษณะความจุไฟฟ้าแบบไม่เชิงเส้น - แรงดันไฟฟ้า (C - V) ของวาแรคเตอร์ส่งผลโดยตรงต่อความไวในการปรับแต่งของ VCO วาแรคเตอร์ที่มีการเปลี่ยนแปลงความจุมากในช่วงแรงดันไฟฟ้าเพียงเล็กน้อยจะส่งผลให้มีความไวในการปรับแต่งสูง อย่างไรก็ตาม วาแรคเตอร์ที่ไม่เป็นเชิงเส้นในระดับสูงอาจทำให้เกิดสัญญาณรบกวนเฟสที่มีนัยสำคัญและอุดมคติที่ไม่ใช่อุดมคติอื่นๆ ในเอาท์พุตของออสซิลเลเตอร์
โทโพโลยีวงจร
โทโพโลยีวงจรของ VCO มีบทบาทสำคัญในการกำหนดความไวในการปรับแต่ง โทโพโลยีที่แตกต่างกัน เช่น ออสซิลเลเตอร์แบบครอสคัปเปิ้ลแบบดิฟเฟอเรนเชียล ออสซิลเลเตอร์แบบวงแหวน และออสซิลเลเตอร์แทงค์ LC มีความไวในการปรับแต่งที่แตกต่างกัน ตัวอย่างเช่น LC - ออสซิลเลเตอร์แบบแทงค์โดยทั่วไปจะให้ประสิทธิภาพสัญญาณรบกวนเฟสที่ดีกว่า แต่อาจมีช่วงการปรับแต่งที่ต่ำกว่าเมื่อเทียบกับริงออสซิลเลเตอร์ การเลือกโทโพโลยีขึ้นอยู่กับข้อกำหนดเฉพาะของการใช้งาน รวมถึงช่วงความถี่ที่ต้องการ การใช้พลังงาน และสัญญาณรบกวนเฟส
เงื่อนไขอคติ
สภาวะไบแอสของทรานซิสเตอร์ในวงจร VCO อาจส่งผลต่อความไวในการปรับจูนด้วย แรงดันไบแอสและกระแส DC เป็นตัวกำหนดจุดการทำงานของทรานซิสเตอร์ ซึ่งจะส่งผลต่ออัตราขยายและความจุของวงจร ด้วยการปรับเงื่อนไขไบแอส คุณสามารถปรับความไวในการปรับแต่งให้เหมาะสมที่สุดในขณะที่ยังคงรักษาพารามิเตอร์ประสิทธิภาพอื่นๆ เช่น การใช้พลังงานและสัญญาณรบกวนเฟส
วิธีการปรับความไวในการปรับแต่ง
ขึ้นอยู่กับปัจจัยที่กล่าวข้างต้น มีหลายวิธีที่สามารถใช้ในการปรับความไวในการปรับแต่งของออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้า
การเลือกและการออกแบบวาแรคเตอร์
หนึ่งในวิธีที่ตรงไปตรงมาที่สุดในการปรับความไวในการปรับแต่งคือการเลือกหรือออกแบบวาแรคเตอร์ที่มีคุณสมบัติ C - V ที่เหมาะสม หากต้องการความไวในการปรับแต่งสูง สามารถเลือกวาแรคเตอร์ที่มีความจุสูงเปลี่ยนแปลงในช่วงแรงดันไฟฟ้าขนาดเล็กได้ อย่างไรก็ตาม ตามที่กล่าวไว้ข้างต้น ความไม่เป็นเชิงเส้นของวาแรคเตอร์จำเป็นต้องได้รับการพิจารณาอย่างรอบคอบ เพื่อหลีกเลี่ยงไม่ให้สัญญาณรบกวนเฟสมากเกินไป
ในบางกรณี สามารถใช้วาแรคเตอร์จำนวนหนึ่งแทนวาแรคเตอร์ตัวเดียวได้ ด้วยการเลือกเปิดใช้งานวาแรคเตอร์ต่างๆ ในธนาคาร ความจุโดยรวมของออสซิลเลเตอร์จึงสามารถปรับได้ในลักษณะที่ยืดหยุ่นมากขึ้น ช่วยให้สามารถควบคุมความไวในการปรับแต่งได้ละเอียดยิ่งขึ้น
การปรับเปลี่ยนวงจร
การปรับเปลี่ยนโทโพโลยีวงจรหรือการเพิ่มส่วนประกอบเพิ่มเติมอาจเป็นวิธีที่มีประสิทธิภาพในการปรับความไวในการปรับจูน ตัวอย่างเช่น ใน LC - ออสซิลเลเตอร์แทงค์ การเพิ่มตัวเก็บประจุแบบอนุกรมหรือแบบขนานให้กับวงจรแทงค์สามารถเปลี่ยนความถี่เรโซแนนซ์และความไวในการปรับแต่งได้ ในทำนองเดียวกัน การเพิ่มบัฟเฟอร์หรือเกนสเตจระหว่างแรงดันไฟฟ้าควบคุมอินพุตและวาแรคเตอร์สามารถเพิ่มประสิทธิภาพการเชื่อมต่อระหว่างทั้งสอง ส่งผลให้ความไวในการปรับแต่งสูงขึ้น
การเพิ่มประสิทธิภาพอคติ
การปรับสภาวะไบแอสของทรานซิสเตอร์ในวงจร VCO ให้เหมาะสมเป็นอีกวิธีที่สำคัญในการปรับความไวในการปรับ ด้วยการเลือกแรงดันไบแอสและกระแส DC อย่างระมัดระวัง จุดการทำงานของทรานซิสเตอร์สามารถปรับได้เพื่อเพิ่มเกนและความจุของวงจรให้สูงสุด ซึ่งจะเป็นการเพิ่มความไวในการปรับแต่ง
ข้อควรพิจารณาในทางปฏิบัติ
เมื่อทำการปรับความไวในการปรับแต่งของออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้า จะต้องคำนึงถึงข้อควรพิจารณาในทางปฏิบัติหลายประการด้วย
สัญญาณรบกวนเฟส
ตามที่กล่าวไว้ข้างต้น การเพิ่มความไวในการปรับแต่งอาจเพิ่มสัญญาณรบกวนเฟสของออสซิลเลเตอร์ด้วย สัญญาณรบกวนเฟสเป็นพารามิเตอร์ที่สำคัญในการใช้งานจำนวนมาก โดยเฉพาะอย่างยิ่งในระบบการสื่อสาร เนื่องจากสามารถลดอัตราส่วนสัญญาณต่อสัญญาณรบกวน และอัตราข้อผิดพลาดบิตได้ ดังนั้นเมื่อทำการปรับความไวในการจูนจึงจำเป็นต้องค้นหาความสมดุลระหว่างความไวในการจูนและสัญญาณรบกวนเฟส
การใช้พลังงาน
การปรับความไวในการปรับแต่งอาจส่งผลต่อการใช้พลังงานของออสซิลเลเตอร์ด้วย ตัวอย่างเช่น การเพิ่มกระแสไบแอสเพื่อเพิ่มเกนและความไวในการปรับแต่งจะส่งผลให้สิ้นเปลืองพลังงานมากขึ้นเช่นกัน ในแอปพลิเคชันที่ใช้พลังงานจากแบตเตอรี่ การใช้พลังงานถือเป็นข้อกังวลหลัก และจำเป็นต้องปรับความไวในการปรับแต่ง ในขณะเดียวกันก็รักษาการใช้พลังงานให้อยู่ในขอบเขตที่ยอมรับได้
การนำเสนอผลิตภัณฑ์ของเรา

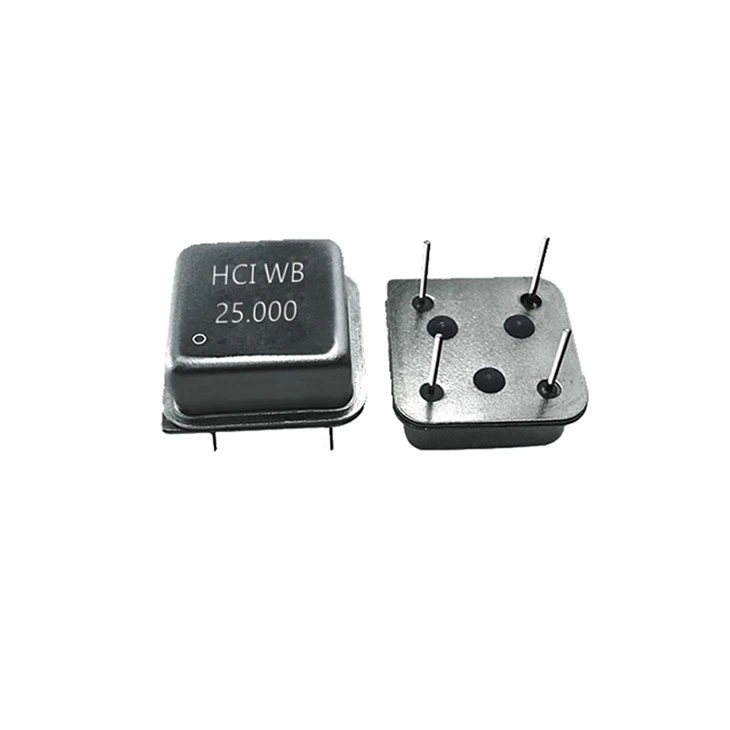

ในฐานะซัพพลายเออร์ออสซิลเลเตอร์ CMOS ชั้นนำ เรานำเสนอออสซิลเลเตอร์ CMOS ที่ควบคุมแรงดันไฟฟ้าคุณภาพสูงที่หลากหลาย เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ผลิตภัณฑ์ของเราประกอบด้วยออสซิลเลเตอร์นาฬิกา 2520,DIP - 8 ออสซิลเลเตอร์ขนาดครึ่ง 1008, และ6 - P ออสซิลเลเตอร์ SMD 7050ซึ่งได้รับการออกแบบมาเพื่อมอบประสิทธิภาพที่ยอดเยี่ยมในแง่ของความเสถียรของความถี่ สัญญาณรบกวนเฟส และความไวในการปรับแต่ง
