โย่! ในฐานะซัพพลายเออร์ของออสซิลเลเตอร์ LVDS ฉันได้รับคำถามมากมายเกี่ยวกับปัญหา crosstalk เลยคิดว่าจะนั่งเขียนบล็อกนี้เพื่อแบ่งปันสิ่งที่ฉันรู้
ก่อนอื่น เรามาพูดถึงออสซิลเลเตอร์ LVDS กันดีกว่า LVDS ย่อมาจาก Low Voltage Differential Signaling เป็นเทคโนโลยีที่ใช้สายคู่ในการส่งข้อมูลที่แตกต่างกัน ออสซิลเลเตอร์ LVDS ใช้เพื่อสร้างสัญญาณนาฬิกาที่เสถียรในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ เช่น คอมพิวเตอร์ ระบบสื่อสาร และอุปกรณ์อุตสาหกรรม มีชื่อเสียงในด้านการรับส่งข้อมูลความเร็วสูง ใช้พลังงานต่ำ และป้องกันเสียงรบกวนได้ดี
ตอนนี้ปัญหา crosstalk Crosstalk เป็นการรบกวนที่เกิดขึ้นเมื่อสัญญาณในวงจรหรือช่องสัญญาณหนึ่งส่งผลต่อสัญญาณในวงจรหรือช่องสัญญาณอื่นที่อยู่ใกล้เคียง ในกรณีของออสซิลเลเตอร์ LVDS crosstalk อาจทำให้เกิดอาการปวดคอได้
มีสาเหตุบางประการที่ทำให้เกิด crosstalk กับออสซิลเลเตอร์ LVDS สาเหตุหลักประการหนึ่งคือการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้า เมื่อมีการส่งสัญญาณส่วนต่างในออสซิลเลเตอร์ LVDS พวกมันจะสร้างสนามแม่เหล็กไฟฟ้ารอบร่องรอยสัญญาณ หากร่องรอยเหล่านี้อยู่ใกล้กันมากเกินไป สนามแม่เหล็กไฟฟ้าก็สามารถโต้ตอบได้ ส่งผลให้สัญญาณรบกวนซึ่งกันและกัน
อีกปัจจัยหนึ่งคือความต้านทานไม่ตรงกัน หากอิมพีแดนซ์ของสายส่งไม่ตรงกับอิมพีแดนซ์ของออสซิลเลเตอร์ LVDS หรือโหลด อาจทำให้เกิดการสะท้อนได้ การสะท้อนเหล่านี้สามารถรวมเข้ากับร่องรอยที่อยู่ติดกันและทำให้เกิดการครอสทอล์คได้
เค้าโครงทางกายภาพของแผงวงจรพิมพ์ (PCB) ก็มีบทบาทอย่างมากเช่นกัน ตัวอย่างเช่น หากร่องรอยถูกส่งไปในลักษณะที่พวกมันข้ามกันหรืออยู่ใกล้กันเกินไป โอกาสที่จะเกิดการครอสทอล์คก็จะเพิ่มมากขึ้น นอกจากนี้ การมีอยู่ของส่วนประกอบอื่นๆ ใกล้กับร่องรอยออสซิลเลเตอร์ LVDS สามารถทำให้เกิดการรบกวนได้
แล้ว crosstalk มีผลอย่างไรบ้าง? มันอาจทำให้ความสมบูรณ์ของข้อมูลเสียหายได้ เมื่อเกิดการครอสทอล์ค สัญญาณบนช่องสัญญาณที่ได้รับผลกระทบอาจผิดเพี้ยนได้ การบิดเบือนนี้สามารถนำไปสู่ข้อผิดพลาดบิตในการส่งข้อมูล ซึ่งถือเป็นเรื่องใหญ่ในระบบการสื่อสารความเร็วสูง นอกจากนี้ยังสามารถเพิ่มความกระวนกระวายใจในสัญญาณนาฬิกาได้อีกด้วย ความกระวนกระวายใจคือการแปรผันของจังหวะเวลาของขอบสัญญาณ และความกระวนกระวายใจที่มากเกินไปอาจทำให้เกิดปัญหาการซิงโครไนซ์ในระบบได้
ตอนนี้เรามาพูดถึงวิธีจัดการกับปัญหา crosstalk กัน วิธีที่ง่ายที่สุดวิธีหนึ่งคือการเพิ่มระยะห่างระหว่างร่องรอยสัญญาณ ด้วยการรักษาร่องรอยให้ห่างกันมากขึ้น เราสามารถลดการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้าระหว่างสิ่งเหล่านั้นได้ นี่เป็นวิธีพื้นฐานแต่มีประสิทธิภาพในการลดสัญญาณรบกวน
เรายังสามารถใช้การป้องกันที่เหมาะสมได้ การป้องกันร่องรอยออสซิลเลเตอร์ LVDS สามารถช่วยป้องกันสนามแม่เหล็กไฟฟ้าและป้องกันไม่ให้รบกวนสัญญาณอื่นๆ ซึ่งสามารถทำได้โดยใช้ระนาบกราวด์หรือชั้นป้องกันบน PCB
สิ่งสำคัญอีกประการหนึ่งคือต้องแน่ใจว่าการจับคู่อิมพีแดนซ์เหมาะสม เราจำเป็นต้องตรวจสอบให้แน่ใจว่าอิมพีแดนซ์ของสายส่ง ออสซิลเลเตอร์ LVDS และโหลดเท่ากัน ซึ่งสามารถทำได้โดยการเลือกความกว้างของรอยตัดและวัสดุอิเล็กทริกของ PCB อย่างระมัดระวัง
การใช้ตัวต้านทานการเลิกจ้างก็มีความสำคัญเช่นกัน ตัวต้านทานปลายสายช่วยดูดซับสัญญาณที่สะท้อนและป้องกันไม่ให้เกิดครอสทอล์ค ควรวางไว้ใกล้กับน้ำหนักมากที่สุดเท่าที่จะเป็นไปได้เพื่อให้มีประสิทธิภาพ

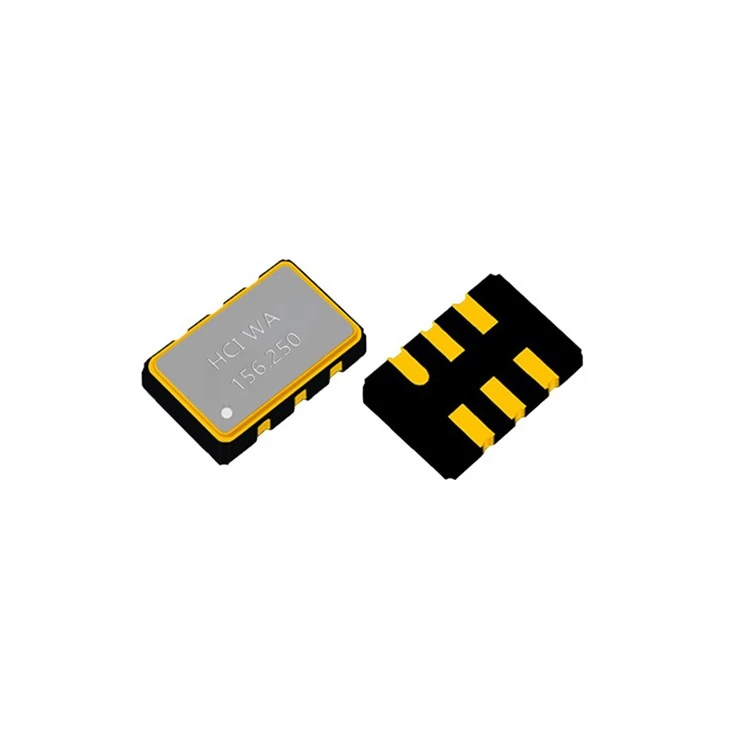

ที่บริษัทของเรา เรามีออสซิลเลเตอร์ LVDS คุณภาพสูงหลายรุ่นที่ออกแบบมาเพื่อลดสัญญาณรบกวนข้าม ตัวอย่างเช่นของเราเอาท์พุตดิฟเฟอเรนเชียล LVDS Oscillator 5032สร้างขึ้นด้วยเทคโนโลยีขั้นสูงเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าและปรับปรุงความสมบูรณ์ของสัญญาณ เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอพพลิเคชั่นที่ต้องการการรับส่งข้อมูลความเร็วสูง
ของเราออสซิลเลเตอร์สัญญาณรบกวนเฟสต่ำ LVDS 2520เป็นอีกหนึ่งทางเลือกที่ยอดเยี่ยม มีสัญญาณรบกวนเฟสต่ำซึ่งหมายถึงความกระวนกระวายใจน้อยลงและมีเสถียรภาพดีขึ้น ออสซิลเลเตอร์นี้ได้รับการออกแบบมาให้ทำงานได้ดีแม้ในสภาพแวดล้อมที่มีการรบกวนทางแม่เหล็กไฟฟ้าในระดับสูง
และหากคุณต้องการโซลูชันที่มีความถี่สูงเราออสซิลเลเตอร์ LVDS ความถี่สูง 3225คือหนทางที่จะไป สามารถทำงานที่ความถี่สูงมากในขณะที่รักษาระดับครอสทอล์คให้ต่ำ
หากคุณกำลังประสบปัญหา crosstalk กับออสซิลเลเตอร์ LVDS ของคุณ หรือคุณกำลังมองหาออสซิลเลเตอร์ LVDS คุณภาพสูงสำหรับโปรเจ็กต์ใหม่ของคุณ อย่าลังเลที่จะติดต่อเรา เรายินดีเป็นอย่างยิ่งที่จะหารือเกี่ยวกับความต้องการของคุณและช่วยคุณค้นหาแนวทางแก้ไขที่ดีที่สุด
โดยสรุป crosstalk เป็นปัญหาที่พบบ่อยแต่สามารถแก้ไขได้กับออสซิลเลเตอร์ LVDS ด้วยการทำความเข้าใจสาเหตุและดำเนินมาตรการที่ถูกต้อง เราจะสามารถลดผลกระทบและรับประกันการส่งข้อมูลที่เชื่อถือได้ ไม่ว่าคุณจะเป็นวิศวกรที่ทำงานเกี่ยวกับระบบการสื่อสารระดับไฮเอนด์หรือมือสมัครเล่นที่สร้างอุปกรณ์อิเล็กทรอนิกส์ของคุณเอง การเลือกออสซิลเลเตอร์ LVDS ที่เหมาะสมคือกุญแจสำคัญ
