พารามิเตอร์ผลิตภัณฑ์
|
พารามิเตอร์ |
แรงดันไฟฟ้า 3.3V |
ข้อสังเกต |
|
ช่วงความถี่ |
10 ~ 52MHz |
-- |
|
ความทนทานต่อความถี่ |
± 1.0ppm |
TOL เริ่มต้น @+25 องศา |
|
เสถียรภาพความถี่ |
± 0.1ppm; ± 0.25ppm; 0.28ppm; ± 0.5ppm; ± 1ppm |
ดูหมายเหตุด้านล่างตาราง |
|
ช่วงอุณหภูมิการทำงาน |
-10 ถึง +70 องศา / -30 ถึง +85 องศา / -40 ถึง +85 องศา |
เมื่อรวมกับความเสถียรข้างต้น |
|
อายุต่อปี |
± 1.0ppm |
@+25 องศา |
|
ช่วงแรงดันไฟฟ้าควบคุม VC |
0.5 ~ 2.5VDC |
แรงดันไฟฟ้าบนพิน 1 |
|
ช่วงการดึงความถี่ |
± 5.0ppm |
เกินแรงดันไฟฟ้าควบคุม |
|
รูปคลื่นเอาท์พุท |
HCMOS หรือ Sinewave ที่ถูกตัด |
-- |
|
โหลดเอาต์พุต |
15pf; 10kΩ/10pf |
-- |
|
ระดับแรงดันเอาต์พุต |
0.33/2.97V; 0.8VPP |
|
|
เสียงเฟส (ตัวอย่าง 19.2MHz) |
-120DBC/HZ/-140DBC/HZ/-148DBC/HZ |
@100Hz / @1KHz / @10kHz |
|
เฟสกระวนกระวายใจ RMS |
<1ps |
12kHz น้อยกว่าหรือเท่ากับ FJ น้อยกว่าหรือเท่ากับ 20MHz |
|
จัดหากระแสไฟฟ้า |
3.5ma; 6ma |
|
|
บันทึก:ความเสถียรของความถี่คือการเบี่ยงเบนความถี่ในช่วงอุณหภูมิในการอ้างอิงถึง +25 องศา |
||
คุณสมบัติของผลิตภัณฑ์

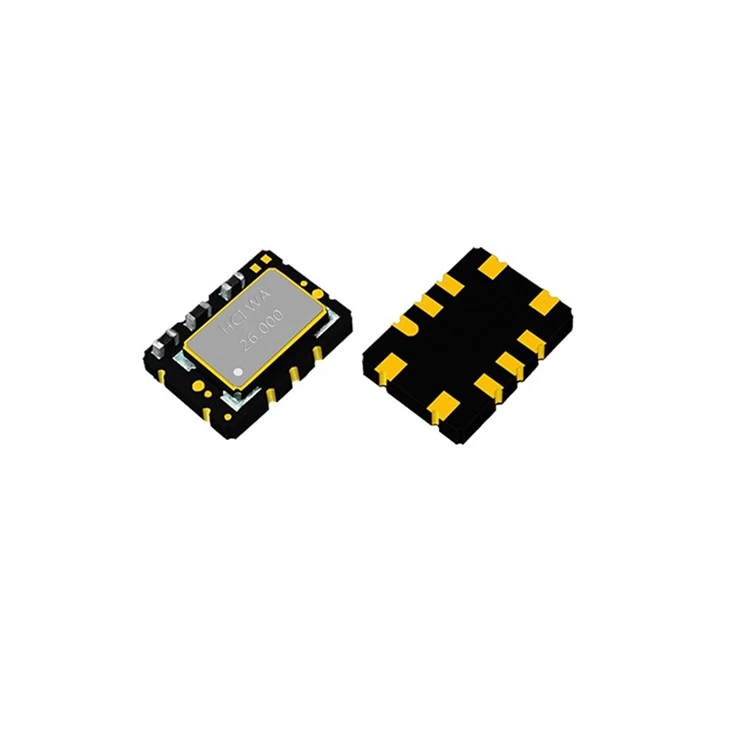

■ขนาดเล็ก 7.0 × 5.0 × 1.4 พร้อมแผ่น 10 ซอง
■ความมั่นคงแน่นในช่วงอุณหภูมิ
■ฟังก์ชั่นการควบคุมแรงดันไฟฟ้าช่วยให้ชดเชยความอดทน
■ rohs เป็นไปตามมาตรฐาน read - ฟรีฮาโลเจน - ฟรีและเข้าถึงได้ตามมาตรฐาน
แอปพลิเคชัน
- CMOS VCTCXO OSCILLATOR 7050 UT75H4 ซีรี่ส์ถูกนำไปใช้ใน WIMAX / WLAN / Ethernet, โทรคมนาคม, แอปพลิเคชัน Mobil และสถานีฐาน
ข้อได้เปรียบของผลิตภัณฑ์
คุณสมบัติขนาดเล็ก (7.0 × 5.0 × 1.4) พร้อมแผ่นรอง 10 บัดกรีเพื่อการรวมง่าย
เสนอเสถียรภาพความถี่ที่แน่นหนาในช่วงอุณหภูมิที่กว้าง
ใบรับรอง
CMOS VCTCXO OSCILLATOR 7050 UT75H4 ซีรี่ส์คือ ROHS/REAC ตามมาตรฐาน, ตะกั่ว - ฟรีฮาโลเจน - ฟรี
คำถามที่พบบ่อย
Q1: แอพพลิเคชั่นสำคัญของ CMOS VCTCXO Oscillator ของ Suzhou Hangjing คืออะไร?
ตอบ: CMOS VCTCXO Oscillator 7050 ของ Suzhou Hangjing ถูกนำไปใช้ใน WiMAX / WLAN / Ethernet, Telecommunication, Mobil Applications และสถานีฐาน
Q2: คุณสมบัติผลิตภัณฑ์ของ CMOS VCTCXO Oscillator 7050 ของ Suzhou Hangjing คืออะไร?
ตอบ: มันมีขนาดเล็ก 7.0 × 5.0 × 1.4 พร้อมแผ่นรอง 10 บัดกรีความคงตัวที่แน่นกว่าช่วงอุณหภูมิฟังก์ชั่นการควบคุมแรงดันไฟฟ้าช่วยให้ชดเชยความอดทนและเป็นไปตามมาตรฐาน ROHS, ตะกั่ว - ฟรีฮาโลเจน -
